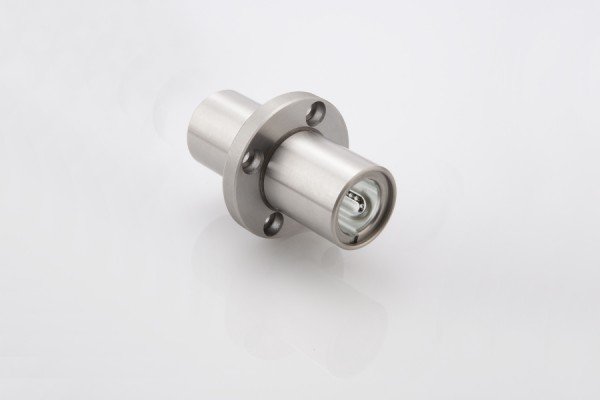

Mittenflanschkugelbuchse - TF00-012
- Artikel-Nr.: TF00-012
- Fragen zum Artikel?
Eigenschaften:
Mittenflansch-Kugelbuchse; Ausgestattet mit Stahlkäfig; ohne Abstreifer; Baugröße(Ø): 12
CAD-Modell
CAD-Datei herunterladen:
1. Wählen Sie das gewünscht CAD-Format
2. Klicken Sie auf den grünen Würfel (grauer Würfel - bitte Datei über gelben CAD-Button konfigurieren)
3. 3D Vorschau wird geladen und CAD-Datei generiert
4. Zum Herunterladen der Datei bitte auf das Download-Symbol klicken
TF00-012
Mittenflanschkugelbuchse - TF00-012
Eigenschaften:
Mittenflansch-Kugelbuchse; Ausgestattet mit Stahlkäfig; ohne Abstreifer; Baugröße(Ø): 12
hochbelastbar
montagefreundlich
Die Mittenflanschkugelbuchse der TF-Serie wurde speziell für Einbaufälle entwickelt, bei denen die Welle senkrecht zur Aufnahmefläche angeordnet ist. Durch den integrierten Befestigungsflansch wird eine einfache und schnelle Montage ermöglicht und es erübrigt sich ein separates Gehäuse.
Die Flanschkugelbuchse ist ohne [TF00-...] oder mit zwei Abstreifdichtungen [TF02-...] erhältlich.
Die Mittenflansch-Kugelbuchse ist auch in Niro [Bezeichnung TF00-5..]. erhältlich.
Technische Daten
| Produktgruppe: | Kugelbuchsen |
| Produktname: | Mittenflanschkugelbuchse |
| Typ/Modell: | TF |
| Material: | Niro, Stahl |
| Baugröße (Wellen-Ø): | 12 |
| Länge [mm]: | 61 |
| Außen-Ø (D): | 22 |
| Traglast C0 (statisch) [N]: | 1580 |
| Bauform: | geschlossen |
