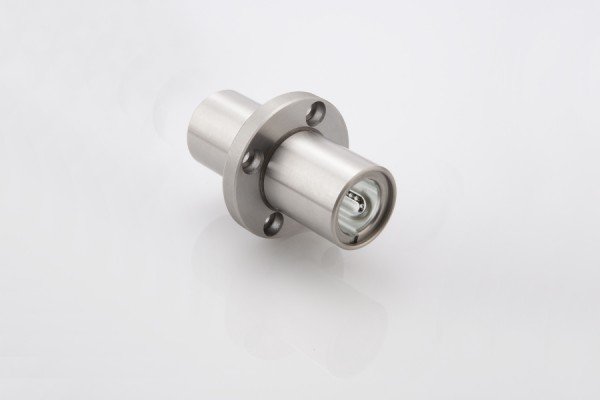

Mittenflanschkugelbuchse - TF02-360
- Artikel-Nr.: TF02-360
- Fragen zum Artikel?
Eigenschaften:
Mittenflansch-Kugelbuchse; Ausgestattet mit Kunststoffkäfig; 2 Abstreifer; Baugröße(Ø): 60
CAD-Modell
CAD-Datei herunterladen:
1. Wählen Sie das gewünscht CAD-Format
2. Klicken Sie auf den grünen Würfel (grauer Würfel - bitte Datei über gelben CAD-Button konfigurieren)
3. 3D Vorschau wird geladen und CAD-Datei generiert
4. Zum Herunterladen der Datei bitte auf das Download-Symbol klicken
TF02-360
Mittenflanschkugelbuchse - TF02-360
Eigenschaften:
Mittenflansch-Kugelbuchse; Ausgestattet mit Kunststoffkäfig; 2 Abstreifer; Baugröße(Ø): 60
hochbelastbar
montagefreundlich
Die Mittenflanschkugelbuchse der TF-Serie wurde speziell für Einbaufälle entwickelt, bei denen die Welle senkrecht zur Aufnahmefläche angeordnet ist. Durch den integrierten Befestigungsflansch wird eine einfache und schnelle Montage ermöglicht und es erübrigt sich ein separates Gehäuse.
Die Flanschkugelbuchse ist ohne [TF00-...] oder mit zwei Abstreifdichtungen [TF02-...] erhältlich.
Technische Daten
| Produktgruppe: | Kugelbuchsen |
| Produktname: | Mittenflanschkugelbuchse |
| Typ/Modell: | TF |
| Material: | Stahl/Kunststoff |
| Baugröße (Wellen-Ø): | 60 |
| Länge [mm]: | 209 |
| Außen-Ø (D): | 90 |
| Traglast C0 (statisch) [N]: | 20000 |
| Bauform: | geschlossen |
